隔振墊、隔振器、聯接板及基礎的選擇？
答：泵電機在7.5KW以下直接采用SD型隔振器。具體選型可根據泵的型號在說明書上選擇，基礎預留孔各種尺寸均可說明上查找。
泵電機在11KW以下采用聯接板加隔振器。具體選型可根據泵的型號在說明書上查找隔振器的型號及C22×B2的尺寸查找聯接的規格?；A預留尺寸，根據聯接板尺寸C加上隔振器外徑DI再加上20-30mm。
例：65-250型水泵
隔振器型號為JSD-85
C2×B2=120×180
聯接板規格根據C2×B2選擇是2#聯接板
基礎預留尺寸C=340 D=170
A=340+170+30=540MM
540×540
例1：一多層用水量每小時25m3/h，五樓的水塔離樓200m距離，水離地面平面3m，每層為3m高，要求管徑30mm。假設管路中有三個頭、二個全開關閥、一個底閥、一個逆子閥。
解： 25 =7（L/S）
3.6
3.3+59 =5（m）
2
查表得100+100+25×3+13×2=301mm
查表得100m損失5m，每米損失0.05m。
（200+24）×0.05=11.2（m）
揚程H：3×5+3+11.2=29.2（m）流量Q：25m3/h所有管路長400m，
頂樓有個蓄水塔，大樓里采用暖氣循環系統，需要多大的管徑。
什么型號的泵？
解： 50 =14（L/S）
3.6
進口壓力=出口壓力←蓄水塔在頂樓是一個進出口，無揚程問題。查表得管徑需100m，再查表得每100m損失6.8m，每米0.068m。
400×0.068=27.2（m）
所以揚程H：27.2m，流量Q為50m3/h。

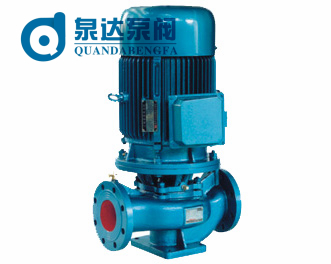

即泵的型號：IRG80-160。
|
